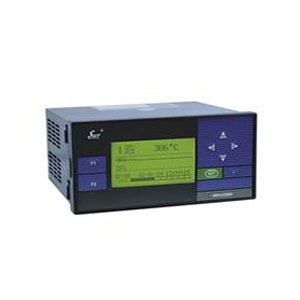

SWP-LCD-NH液位/容积控制仪
产品说明:
SWP-LCD-NH系列液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。
一、 主要特点
1、 有极宽的显示测量范围，可显示整五位的液位测量值及整六位的容积测量值（0--99999字）。
2、 采用查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。
SWP-LCD系列液位<=>容积控制仪型谱表
|
型 号
|
代 码
|
说 明
|
|||||||||||||||||
|
SWP -LCD-N
|
□□□ □□- □ □-□□- □ □ □ □ -□-□ | 新一代大屏幕带背光显示仪表 | |||||||||||||||||
|
仪表功能
|
H | 液位容积控制仪 | |||||||||||||||||
| HR | 带记录（液位<=>容积控制仪） | ||||||||||||||||||
|
外形尺寸
|
8
|
160×80mm（横式）80×160mm（竖式） | |||||||||||||||||
|
控制作用
|
|
|
|||||||||||||||||
|
通讯方式
|
□
|
参见"通讯方式" | |||||||||||||||||
|
变送输出
|
□
|
参见"输出方式" | |||||||||||||||||
|
输入类型
|
□□
|
参见"输入类型" | |||||||||||||||||
|
第一报警方式
|
□
|
参见"报警方式" | |||||||||||||||||
|
第二报警方式
|
□
|
参见"报警方式" | |||||||||||||||||
|
第三报警方式
|
□
|
参见"报警方式" | |||||||||||||||||
|
馈电输出
|
|
|
|||||||||||||||||
|
供电方式
|
|
|
|||||||||||||||||
|
外形特征
|
|
|
|||||||||||||||||
★ 输入类型(出厂默认值）
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
说 明
|
|
A
|
4～20 mA
|
-9999～99999d |
D
|
0～5 V
|
-9999～99999d
|
本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围 |
|
B
|
0～10 mA
|
-9999～99999d |
R
|
用户特定
|
全 量 程
|
|
|
C
|
1～5 V
|
-9999～99999d |
|
|
|
★ 报警方式
|
选型代码
|
N
|
H
|
L
|
|
报警方式
|
无位式控制或报警（可省略） | 位式上限控制或上限报警 | 位式下限控制或下限报警 |
★ 通讯方式
|
选型代码
|
0
|
2
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
RS-422
|
RS-485
|
特殊规格
|
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
|
输出方式
|
无输出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
①SWP-LCD-NH801-02-A-N
LCD系列，无控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，无通讯，4～20mA控制输出，无报警输出，横表。
②SWP-LCD-NH803-81-A-HLP
LCD系列，带控制（或报警）输出液位<=>容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出，横表。
二、 特殊技术参数
|
控制输出方式
|
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
|
设定/显示精度
|
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
|
比例范围
|
0.0%-100.0%（单位：0.1%） |
|
积分（复位）时间
|
0-9,999s（单位：1s） |
|
微分（比率）时间
|
0-9,999s（单位：1s） |
|
控制周期
|
1-250s（单位：1s） |
|
采样周期
|
0.5s |
