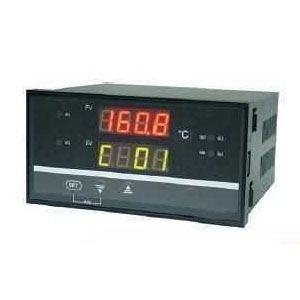

SWP-LED-HK液位/容积控制仪
日期：2019-04-19 | 人气：493
SWP-LED-HK液位/容积控制仪
产品说明:
SWP-LED液位<=>容积控制仪可对各种形状罐体进行液位<=>容积转换测量控制。
一、主要特点
1、有极宽的显示测量范围，可显示整五位的液位测量值及整八位的容积测量值（0--999999字），可精确到小数点后三位（0.001）进行容积显示。
2、 查表法进行运算，可对无规则罐体实现高精度的液位<=>容积转换控制。
SWP-LED液位<=>容积控制仪型谱表
|
型 号
|
代 码
|
说 明
|
|
SWP - HK
|
□□□- □□-□□ - □□ -□ -□ -□
|
5位+8位液位<=>容积控制
|
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横式）80×160mm（竖式）
|
|
96×96mm
|
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
参见"通讯方式"
|
|
输出方式
|
□
|
|
|
|
|
|
|
参见"控制输出方式"
|
|
输入类型
|
□□
|
|
|
|
|
|
参见"输入类型"
|
|
第一报警方式
|
|
|
|
|
|
|
无控制（或报警，可省略）
|
|
上限控制（或报警）
|
|
下限控制（或报警）
|
|
|
第二报警方式
|
|
|
|
|
|
无控制（或报警，可省略）
|
|
上限控制（或报警）
|
|
下限控制（或报警）
|
|
|
馈电输出
|
|
|
|
|
|
供电方式
|
|
|
|
DC24V供电
|
|
AC90～265V供电（开关电源）
|
|
AC220V供电（线性电源，可省略）
|
|
|
外形特征
|
|
|
★ 输入类型：（出厂默认值）
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
说 明
|
|
A
|
4～20 mA
|
-1999～99999d
|
D
|
0～5 V
|
-1999～99999d
|
本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
|
|
B
|
0～10 mA
|
-1999～99999d
|
L
|
电 阻
|
-1999～99999d
|
|
C
|
1～5 V
|
-1999～99999d
|
R
|
用户特定
|
全 量 程
|
★ 控制输出方式
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
输出方式
|
无输出
|
继电器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR输出
|
SSR输出
|
特殊规格
|
SOT输出
|
★ 通讯方式
|
选型代码
|
0
|
2
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
RS-422
|
RS-485
|
特殊规格
|
★ 型号举例：
①SWP-HK801-22-A-NN
无控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，带RS-232通讯，4～20mA控制输出，无报警输出。
②SWP-HK903-81-A-HL-P
带控制（或报警）输出液位?容积控制仪，输入类型为4～20mA，继电器控制输出，带RS-485通讯，带上下限继电器报警输出，带DC24V馈电输出。
|
|
