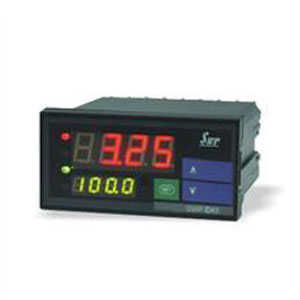

SWP-PID/PID光柱显示控制仪

产品说明:

   SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表适用于需要进行高精度测量控制的系统，可根据被控对象自动演算出最佳PID控制参数。
　　SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。
一、主要特点
　　1、 PID参数自整定。
　　2、 可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。
　　3、 手/自动无扰动切换，手自状态下可修改参数。
　　4、 具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。
二、 特殊技术参数
控制输出方式
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围
0.0%-100.0%（单位：0.1%）
积分（复位）时间
0-9,999s（单位：1s）
微分（比率）时间
0-9,999s（单位：1s）
控制周期
1-250s（单位：1s）
采样周期
0.5s

SWP-LED系列PID参数自整定控制仪型谱表
型 号
代 码
说 明
SWP -N
　□　□　□□ -□　□ -□　□□ -□　□-　□-　□
新一代PID自整定控制仪
外形特征
D
S

横式显示仪表
竖式显示仪表
外形尺寸
1
4
7
8
9

48×48mm
96×48mm（横） 48×96mm（竖）
72×72mm
160×80mm 80×160mm
96×96mm
控制作用
05

PID自整定控制
通讯方式
0
2
4
8
9

无通讯
通讯接口为RS-232C
通讯接口为RS-422
通讯接口为RS-485
通讯接口特殊规格
控制输出
□

参见"控制输出方式"
变送输出
□

参见"变送输出方式"
输入类型
□□

参见"输入类型"
第一报警方式
N
H
L

无报警（可省略）
上限报警
下限报警
第二报警方式
N
H
L

无报警（可省略）
上限报警
下限报警
馈电输出
P

DC24V 馈电输出
供电方式
W
T
DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
