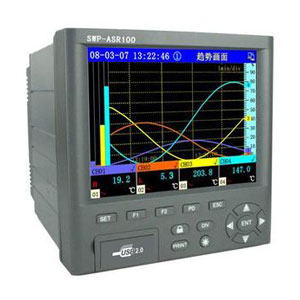

彩色无纸记录仪

1、通 道 数
最多16通道(继电器不占通道)
2、输 入
Ⅱ型标准信号：0～10mA、0～5V;
Ⅲ型标准信号：4～20mA、1～5V
电压小信号：0～20mV、0～100mV;
热 电 阻：Pt100、Cu50
热 电 偶：B、E、J、K、S、T;
脉冲信号：0-30kHz，低电平0~3V，高电平7~24V
电阻信号：0～400Ω
3、输 出
电 流：4～20mA，负载能力≤750Ω
通 讯：RS232/485协议， 波特率：57600bps
打 印：配接微型打印机，波特率：1200bps
报 警：最多12个继电器接点（接点容量30V DC/1A）
(默认为常开触点，特殊要求请说明)
USB 接口：支持多种通用U盘
4、精 度
测量精度：±0.2% F.S.
实时显示：±0.2% F.S.
曲线显示：±0.5% F.S.
追忆精度：±0.2% F.S.
5、记录间隔
1秒至60秒，共分八档：1/2/4/8/12/24/36/60秒。
6、记录容量: 64、128MB（标准配置64MB）
7、记录时间
记录时间的长短与FLASH存储器容量、记录间隔和通道数有关，
根据上面的公式不难算出，记录时间最长5825天。
8、屏 幕
5英寸TFT彩屏，分辨率：320×240，刷新频率：1Hz
9、供 电
交流电：0.20A @ 185～265VAC,50/60Hz
10、尺 寸
外型尺寸
01~04通道：150mm×150mm×228mm
05~16通道：150mm×150mm×328mm
开孔尺寸：138 mm×138 mm
11、净 重：≤2.0Kg
12、保存条件
温度：-20～60℃，避免日光直晒
湿度：<85%RH（无凝结）
13、工作条件
温度：0～45℃
湿度：10%～85%RH（无凝结）

概述：
DMR2100系列彩色小长图无纸记录仪是我公司在DMR100系列所具有的
测量精度高、抗干扰能力强、全浮空自由输入等特点的基础上、采用了最新U盘数据存储和数据转
存技术的新型无纸记录仪。根据用户要求其数据存储容量最大可配置到256M，可以满足任何工业现
场的数据存储要求。特别是通过U盘将仪表记录的数据取出方式，与IC卡等其他方式相比，其具有
数据存储量大，使用方便可靠等优点，适合现场实际使用。
　
功能特点：
1. DMR2100无纸记录仪是以超大容量FLASH实时数据存储、U盘数据备份双重方法记录数据。
它彻底取消了传统有纸记录仪的纸、墨、笔及其机械传动部件，克服了传统有纸记录仪卡纸、
卡笔、断线等各种故障，免去了现场换纸、换笔、添墨等大量日常维护工作，提高了记录仪的
可靠性，并节省了纸、笔等消耗材料的维护费用。
2. 全智能模拟输入通道模块，可实现热电阻、热电偶、标准信号全范围自由输入，具有
测量精度高，可靠性高，通用性好，免调整等特点。彻底解决现场仪表备品备件通用性问题。
3. 采用TFT真彩液晶，DMR2100无纸记录仪能以曲线、棒图、数字等多种形式显示记录数据，
能够实现单通道曲线/多通道曲线及棒图、数字的选择显示和循环显示。特别是记录曲线模拟走纸
显示和历史曲线动态浏览显示方式，使DMR2100无纸记录仪达到国内领先水平。
4. 八种流量累积算法，可完成一般气体、饱和蒸汽、过热蒸汽的线性、开方全补偿流量积算
，并可追忆过去32天的总累积和日累积。
5. 可实现多路24V馈电二线制4～20mA输入，直接与变送器相联，现场使用十分方便。
此外DMR2100无纸记录仪还提供二路0～10mA、4～20mA电流输出。
6. 通过U盘可将仪表记录数据在上位机进行数据分析。全部记录数据能以单通道曲线、
多通道曲线及数值报表形式显示。对记录曲线通过拖动游标，可显示任意一点的曲线值及其时间。
此外，对曲线显示还具有局部放大和时间压缩等功能，全部显示曲线及数据均可打印输出。
7.通过485通讯接口，DMR2100无纸记录仪可以联机组网，上位机软件采用组态王构成数据
采集和管理系统，以数据报表、曲线、棒图等多种形式显示网络采集数据。
技术指标：

1. 输入通道: 1～8通道全浮空隔离输入，通道间、通道对地隔离电压Vp-p 400V
（特殊要求可达Vp-p 600V）。
2. 输出通道： 7、8通道，可作2路电流输出通道，软件设置4～20mA/0～10mA
电流输出方式。
软件设置电流输出方式。
3. 输入信号: 标准信号:0～10mA, 0～20mA, 4～20mA, 1～5V；
热电偶: R、S、B、K、J、E、N、T、EA2、WRe5、WRe26；
热电阻: Pt100, Cu50；
DC电压: 20mV、 40mV、 60mV、 80mV、100mV、200mV、1V、2V、5V；
频 率：2~10kHz，电压幅值≥5V；
脉 冲：0~5kHz，电压幅值≥5V。
4. 基本误差: ±0.5％ ±1LsB
5. 曲线分辨率: 0.4％
6. 采样时间: 1通道0.3秒、2通道0.4秒、4通道0.6秒、8通道1.0秒。
7. 记录速度: 1、2、4、8、12、16、20秒
8. 存储容量： 基本配置32M，可扩展到256M。
9. 曲线记录时间: 基本配置32M，记录速度为1秒时，曲线记录时间为21天。
计算方法如下：
曲线记录时间=记录速度×21× （天）
　
10. 显示方式: 曲线/数字显示、棒图/数字显示、数字显示、总累积/ 日累积显示、
仪表设置显示。
11. 报警点： 八个报警点。
12. 报警方式: 每个通道最多可有4个报警点，进行上下限报警、上上限报警、
下下限报警，
件设置任意组合报警点。
13. 报警输出: 接点容量： 250V、AC、1A，30V、DC、3A。
14. 通讯接口: RS-485光隔，通讯距离小于1000m，波特率为14400。
15. 电源电压: 220V、AC±10%，50HZ±2HZ。
16. 仪表重量: 5.3kg
17. 仪表功率: ≤20W

★　型号举例：
①SWP-LCD-R8103-22-08-HL-W-S
输入通道为单路,控制作用为测量记录,通讯方式为RS-232,输出为继电器输出,变送输出为4～20mA输入类型为Pt100,第一报警方式为上限报警,第二报警方式为下限报警,供电方式为DC24V供电,竖表。
②SWP-LCD-R8203-83-10-LH-T　
8输入通道为双路,控制作用为测量记录,通讯方式为RS-485,输出为继电器输出,变送输出为0～10mA,输入类型为Cu50,第一报警方式为下限报警,第二报警方式为上限报警,AC90～265V供电（开关电源）,横表.
