XTRM温度远传监测仪
日期：2019-04-19 | 人气：653

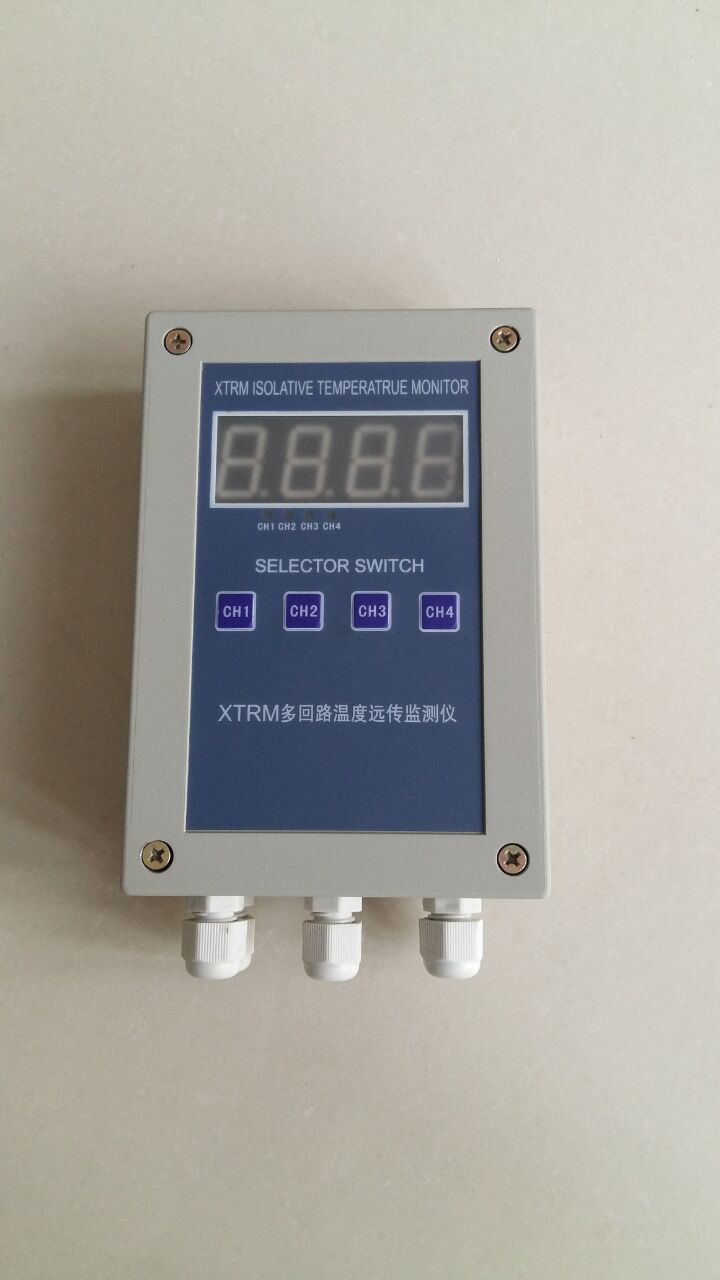

XTRM温度远传监测仪
XTRM温度远传监测仪
一、XTRM温度远传监测仪概述：
一、XTRM温度远传监测仪概述：
XTRM-4215、XTRM-325、XTRM-2215温度远传监测仪采用先进的微处理器进行智能控制，适用于温度检测信号的显示控制，可巡回检测多路测量信号。并能对各种非线性输入信号进行高精度的线性校正。多路比较后最高测量点作为输出（远传变送输出）。输入/输出回路均相互隔离，具有良好的抗干扰能力。具有高亮度LED数码显示，其中指针显示已停产。整机采用壁挂式结构（长×宽×高=160×110×70mm），安装十分简便。
本产品可同时测量2至6个测量点，并将各个测温回路中的温度比较以后，把最高温度的一个点作为输出，在现场可通过按键逐个观看各个点的温度。
二、XTRM温度远传监测仪技术性能:
1、测量范围：0~100℃、0~150℃、0~200℃（也可按用户需要特殊订货）
2、传感器：Pt100、Cu50（热电偶作为特殊订货）
3、测量通道数：1、2、3、4、5、6
4、基本精密度：0.5级（二线制输出信号）
5、显示精确度：0.5级
6、引线电阻规定：0.35Ω
7、输出：4~20mA 最大22mA（当输出开路时）
8、线性误差：≤0.1%
9、电源电压：24VDC
10、环境温度：-25℃~ 75℃
11、温度漂移：＜0.05%/1℃
12、绝缘电压：输入与输出间500VAC（隔离型）
13、防护等级：IP62（工程塑料外壳）、IP66（铝合金外壳）
三、XTRM温度远传监测仪选型：
|
XTRM温度远传监测仪选型表（技术支持：15005509961）
|
||||||
|
型 号
|
型 谱
|
说 明
|
||||
|
XTRM-
|
□
|
□
|
□
□
|
□
|
□
|
多路智能巡检远传控制仪（二线制DC24V供电）
|
|
回 路 数
|
□
|
|
|
|
|
1、2、3、4、5、6
|
|
显示方式
|
|
1
|
|
|
|
指针表头（已停产）
|
|
|
2
|
|
|
|
LED数字显示
|
|
|
测量范围
|
|
|
10
|
|
|
0～100℃
|
|
|
|
15
|
|
|
0～150℃
|
|
|
|
|
20
|
|
|
0～200℃
|
|
|
外壳
|
|
|
|
A
|
|
铝合金（IP66）
|
|
|
|
|
P
|
|
塑 料（IP62）
|
|
|
输入输出隔离
|
|
|
|
|
G
|
隔离
|
|
|
|
|
|
□
|
不隔离
|
|
例：XTRM-4215AG 实际为温度远传监测仪，4路0～150℃温度测量LED显示，铝合金外壳，隔离型。
四、XTRM温度远传监测仪电气连接：
XTRM-4215、XTRM-3215、XTRM-2215温度远传监测仪与外部温度传感器的接线需打开仪表盖后进行，输入与输出接线端子在底板上，以4路温度远传监测仪，其输入端共8个端子，1与2、3与4、5与6、7与8分别要与CH1、CH2、CH3、CH4通道的温度传感器相连接。
五、XTRM温度远传监测仪产品用途：
1、回转密托轮油温
2、密小齿轮油箱油温
3、生料磨进出口轴承温度
4、煤收尘器灰斗温度
5、煤粉盒温度
6、生料磨主电机绕组温度
7、生料磨主电机轴承温度
8、生料排风机电机定子温度
9、高温风机绕组温度
10、高温风机轴承温度
六、XTRM温度远传监测仪使用：
XTRM-4215、XTRM-3215、XTRM-2215温度远传监测仪开机后需预热10分钟，仪表的安装应该尽量靠近测量点，这样可以充分利用二线制的如下优点：
1、高的抗干扰能力，因为信号是在高电平情况下传送，达到抑止噪声和干扰的作用。
2、简单的布线，即仪表从现场到控制室采用双绞导线连接就可以了，降低了布线的成本。
为了避免测量误差，铂热电阻的引线电阻必须保证一定的数值，这里对于每一个Pt100的传感器，引线电阻固定为0.35Ω，0.35Ω相应导线的截面和长度如下所示：
|
|
截面积1.5mm2
|
截面积1.0mm2
|
|
导线长度
|
2×15m
|
2×10m
|
也可以取任何截面的导线，但引线总电阻必须确保为0.35Ω，否则将会产生引线误差，例每变化0.38Ω引线电阻将引起1℃的温度误差，输入端的引线需考虑对外磁场的屏蔽。
3、对于暂时不使用的回路其输入端接小于100Ω电阻或将输入端用导线短接，否则输入端开路仪表无法正常工作。
4、在正常工作的情况下，仪表同时对四个温度回路进行测量，但正常显示和输出温度最高的一路信号，其他温度点的数据，须通过面板上的按键操作查看各点温度。
七、XTRM温度远传监测仪典型型号：
七、XTRM温度远传监测仪典型型号：
二通道温度远传监测仪：XTRM-2210AG、XTRM-2210PG、XTRM-2215AG、XTRM-2215PG、XTRM-2220AG、XTRM-2220PG；
三通道温度远传监测仪：XTRM-3210AG、XTRM-3210PG、XTRM-3215AG、XTRM-3215PG、XTRM-3220AG、XTRM-3220PG；
四通道温度远传监测仪：XTRM-4210AG、XTRM-4210PG、XTRM-4215AG、XTRM-4215PG、XTRM-4220AG、XTRM-4220PG；
五通道温度远传监测仪：XTRM-5210AG、XTRM-5210PG、XTRM-5215AG、XTRM-5215PG、XTRM-5220AG、XTRM-5220PG；
六通道温度远传监测仪：XTRM-6210AG、XTRM-6210PG、XTRM-6215AG、XTRM-6215PG、XTRM-6220AG、XTRM-6220PG。
